ZFQZ系列频繁起制动直流电动机

类  型:直流电机
人气指数:
更新时间:2015-8-4 10:01:08
说  明:ZFQZ系列频繁起制动直流电动机

产 品 说 明

一.概述

  ZFQZ系列直流电机时我公司在Z4系列直流电机的基础上,结合ZZJ-800系列电机的主要工艺而开发的系列产品,电机的转动惯量只有ZZJ-800系列的45%ZZJ-900系列的65%,特别适应频繁正逆转和起制动的恶劣工况。电机具有优良的过载 特性,其最大转矩分别是ZZJ-800系列的ZZJ-900系列112%倍117倍;电机的重量只有ZZJ-800系列的65%。电机功率等级符合IEC34-13《起重、冶金用辅机电动机技术条件》国际标准。电机外形尺寸除“B”尺寸外均符合IEC72标准,电机通过技术处理可以与ZZJ-800/ZZJ-900获得相同的安装尺寸。因而可以替代ZZJ-800/ZZJ-900系列的产品。

二.使用条件

1.  电机适用于环境空气温度为-30℃到40℃,海拔不超过1000m的场所。

  当环境温度大于40℃或海拔超过1000m的场所时,输出功率按表1对技术数据表中数值进行析算

表1


温度

高度

环境温度(℃)
<30 35 40 45 50 55 60

1000m 105 100 100 95 90 85 80
1500m 102 95 95 90 85 80 77
2000m 100 90 90 85 80 77 74

2.  电机的供电电源采用静止整流电源或直流发电机电源,当采用三相全控桥式整流电源时,可不外接平波电抗器而工作。

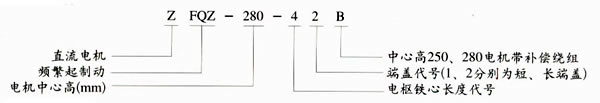

三.型号说明

四.产品性能

1.  电机的额定电压有220V、440V二种,根据需要也可派生出其它的电压等级。

2.  电机的励磁方式为他励,励磁电压为108V。也可制定其他电压等级。

3.  电机基速时允许按技术数据表规定的最大运行转矩运行,历时15S。

4.  额定电压为220V的电机,可以提高外施电压,使转速增加到额定转速的2倍,此时允许最大运行转矩为额定转矩的1.8倍,历时15S。

5.  电机可以削弱磁场,使转速增加到额定转速的2倍,在额定电压及此转速时,允许最大运行转矩等于0.9倍额定转矩,历时15S。

6.  额定电压220V的电机按技术数据表规定的弱磁转速时最大运行转矩为额定转矩的0.6倍,历时15S。

7.  电机的电流变化率(di/dt)可达到200-250倍额定电流/S

8.  电机的出线盒标准位置在传动端视之为右侧,也可以装于机座的左侧,但需订货时注明。

五.工作制、防护等级、冷却方法和安装形式

1.  电机为连续工作制(S1),其它工作制可按表2对技术数据表中的数值进行折算.

工作制
负载增加(%)
S2-30min
107
S2-60min
100
S3-40%
120
S3-60%
110

2.  电机冷却方法均为他冷、强迫通风、即电机自带径向骑式鼓风机或管道通风。其防护等级和冷却方式的对应关系见表3。所需的冷却风量、风压及电动机的功率见表4,电机的进风口可在传动端侧端盖的左(右)侧或上下方,也可在非传动端。

方式       型式
防护等级
冷却方式
径向鼓风机冷却
IP21S
IC06
单管风
IP23S
IC17
双管风
IP44
IC37


机座号
风量(m2/hr)
静压(Pa)
电动机功率(Kw)
风机重(kg)
ZFQZ-250
3000
1400
3.0
70
ZFQZ-280
4000
1600
4.0
80
ZFQZ-315
4860
1600
5.5
90
ZFQZ-355
5200
1600
5.5

120

3.  用户需其它类型工作制、防护等级、冷却方式和安装形式可另行协商(如防护等级IP44,冷却方式为ICW37A86,电机带空/水冷却器。)

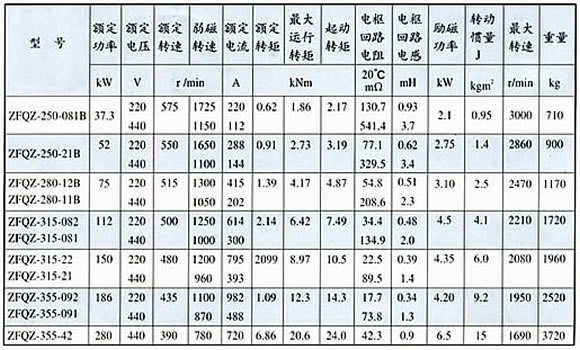

六.技术数据表(与ZZJ-800/ZZJ-900系列相对应)


七.电机的安装尺寸

电机的安装尺寸相同于Z4系列直流电机的同中心高和机座长度的尺寸(请查阅Z4系列直流电机样本)

八.附件

根据用户需要本系列电机可配套供应测速元件、限速元件、加热器和测温、限温保护元件等。

九.其它

本系列电机可根据用户需要特殊设计成其它功率等级和电压,机座可派生到450mm中心高。
